ハーネス用部品

ハーネスを守る高い信頼性、小型化に貢献する多様な機能

電線を接続する役割を担うハーネス用部品は、高温、振動、防水、ノイズなどの厳しい車載環境に対応するため、多様なバリエーションを備えています。

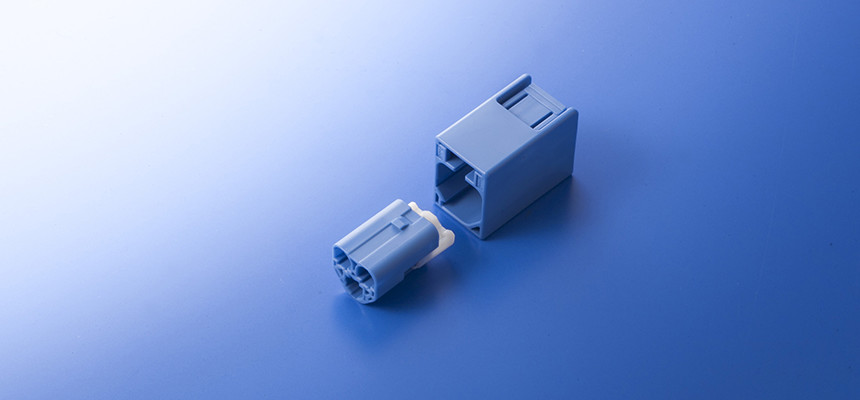

高周波コネクタ

TVやラジオ、カーナビ等の車載マルチメディアユニットとアンテナを接続する同軸線用のコネクタです。

特長

挿入損失、反射損失の抑制及び、十分なシールド性能を確保し、小型・高性能化を実現。同軸線と自動車用電線のハイブリッドタイプやプリント基板用のコネクタもあります。

TSシリーズ防水0.64型コネクタ

車載環境で防水性が求められる信号線同士や機器への接続に使用するコネクタです。防水構造では、嵌合部はシールリングを、ワイヤー部は個別ゴム栓を採用しており、小型化と高信頼性を両立しています。

特長

小型化、高い接続信頼性を実現。エンジンからの熱や振動などで最も過酷な環境と言われているエンジンルーム内でも採用されています。2.3Ⅱ型や4.8型等のパワー回路用端子を収容できるハイブリッドタイプもあり、多様なバリエーションに対応しています。

エンジンECU用防水153極コネクタ

エンジンを制御するユニットのプリント基板上に取り付ける基板用コネクタです。

特長

電線側の防水に一体型ゴム栓を使用し、小型化を実現。制御ユニットがエンジンルーム搭載となることから、はんだ接続部への熱膨張影響を吸収する為のストレインリリーフ構造を採用し、高い接続信頼性を確保しました。

ワンモーショングロメット(ワイヤーハーネス経路追従タイプ)

エンジンルームと室内を貫通するワイヤーハーネスに組み付き、ダッシュパネルに取り付くゴム部品です。
ダッシュパネルにワンモーションで取り付けが可能な従来の機能に加え、ワイヤーハーネス経路の急激な曲げに追従し、止水性が確保できる構造を有します。
急激な曲げに追従することで、狭い空間でワイヤーハーネスの取り付けが可能となり、室内空間の拡大に貢献しています。

特長

従来品は、急激な曲げ経路となった場合、止水部のシール形状が引っ張られることによりシール浮きが発生していました。
従来の問題点を解決するために、ワイヤーハーネス固定筒部を切り離すことによりシール浮きを解消しました。
ワイヤーハーネス経路の急激な曲げに対応し、尚且つ止水性が確保可能となりました。

住友電装製消音材

住友電装製消音材は、ハーネスと周辺部品との干渉による異音発生を防ぐ製品で、異音発生を防ぎたい部分のハーネスに取り付けて使用します。
水がかかる箇所でも使用することが可能なので、車室内で使用するウレタンフォームに加えて、車室外で使用するEPDMフォームとも同じ使い方が可能です。

特長

・架橋ポリエチレン材を使用し現行品以上の耐候性を持ち品質、機能の維持が可能です。
・独立発泡構造により被水有無で使い分けていた2種類の部品を1つに統合することが可能となりました。
 [使い方]
 車室内(水がかからない):ウレタンフォーム
 車室外(水がかかる):EPDMフォーム
・架橋ポリエチレン材と独立発泡構造の採用により現行品と同等の機能を確保しながら、薄肉化・軽量化を実現しました。

技術

・ハーネスへ取り付ける際の巻き易さ(作業性)と取り付け後のハーネスの柔軟性(車両組付け性)を確保する表面シボパターンを採用(右図)。

・現行品と同等の機能を確保しながら省スペース化と軽量化を実現する最適な厚さを採用しました。
 <製品厚さ>
  住友電装製消音材:2mm
  ウレタンフォーム:4mm
  EPDMフォーム:4mm
 [省スペース化(薄肉効果)]
  ウレタン比:-2mm
  EPDM比:-2mm
 [軽量化]
  ウレタン比:-40%
  EPDM比:-83%
